Epsilon ESx-H

датчик палива

Найменування характеристики або параметра	Значення	Примітка
Діапазон робочої температури, ° С	– 40 … + 75
Ступінь захисту голівки вимірювальної від проникнення пилу і вологи	IP67
Режим роботи	Тривалий
Межі допустимої наведеної похибки вимірювання рівня, %	± 1,0
Розрядність коду подання результатів вимірювання, біт	10;12;14; 16	рівня
Розрядність коду подання результатів вимірювання, біт	8	температура
Напруга живлення, робочий діапазон, В	+9…+36	номінальний
Струм споживання, мА, не більше	25
Допустимий вплив імпульсної напруги по ланцюгах живлення	+ 120 В, длит. +180, 1 с -1000 В, длит.
Цифровий інтерфейс	RS-485	модель ES4-H
Цифровий інтерфейс	RS-232	модель ES2-H
Швидкість обміну по послідовному порту, біт/с	2400, 4800, 9600, 19200, 38400, 57600, 115200	вибирається програмно
Висота вимірювальної голівки над поверхнею бака, включаючи фланець, мм, не більше	26

Завантажити керівництво по експлуатації

Датчик призначений для вимірювання рівня палива у баках транспортних засобів і стаціонарних паливосховищах. Може застосовуватися для вимірювання рівня інших електропровідних рідин.

Датчики моделей ES2-H, ES4-H, забезпечують обмін даними по інтерфейсах RS-232, RS-485, модель ESA-H може застосовуватися разом з обладнанням, що забезпечує вимірювання аналогового сигналу (напруги).

Датчики моделі ES2-H забезпечують частотний інтерфейс (видачу сигналу з частотою від 500 до 1500 Гц з лінійною залежністю від частоти вимірюваного рівня палива) при використанні узгоджувального пристрою і аналоговий інтерфейс (видачу сигналу напругою від 0 до 10 В з лінійною залежністю напруги від виміряного рівня палива) при використанні перетворювача частота/напруга FV-10.

Датчик має електронну гальванічну розв'язку по інтерфейсних ланцюгах і ланцюгах живлення.

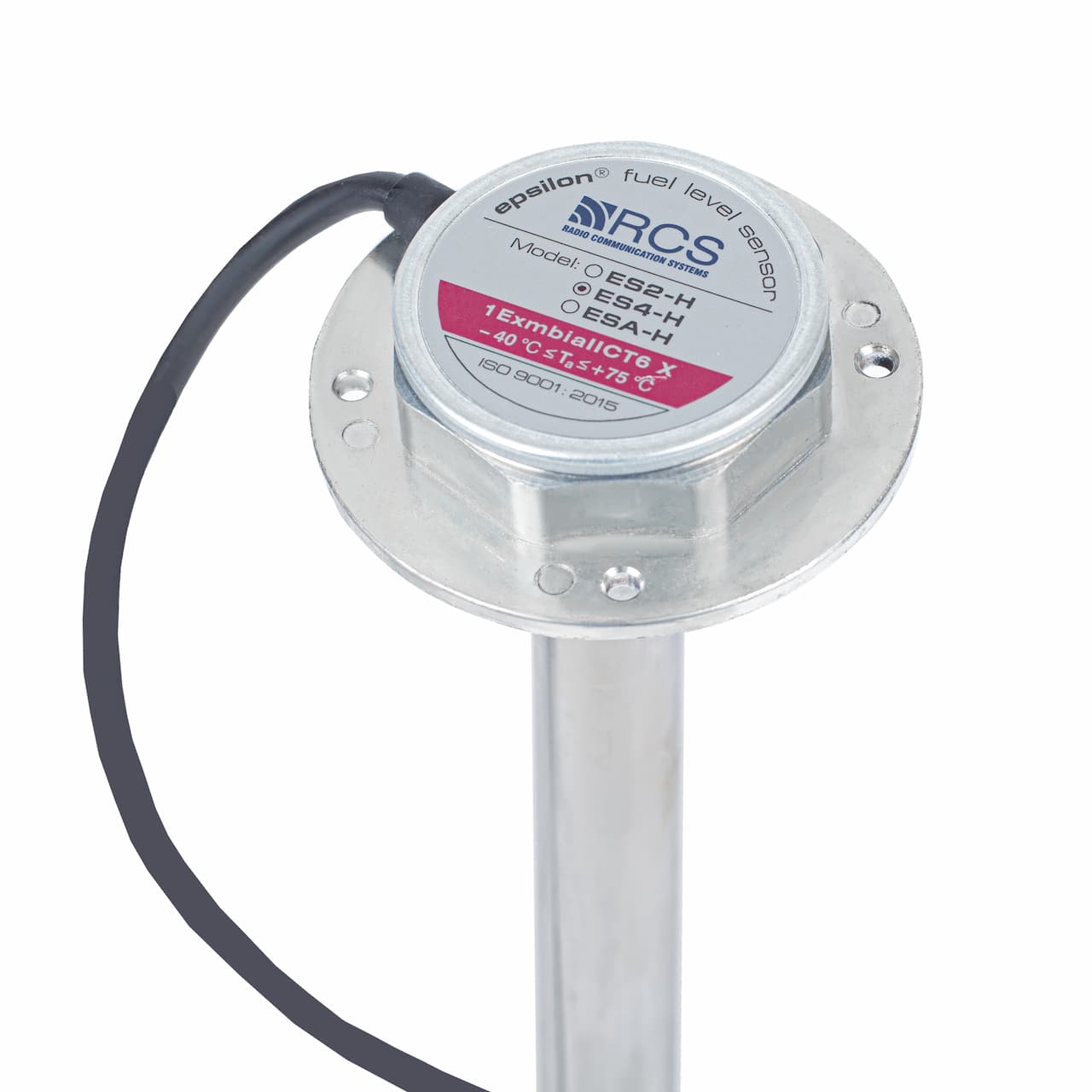

Epsilon ESx-H датчик палива

Epsilon ESx-H датчик палива. Датчики рівня палива ультразвукові без контактні 100% безпеку. Установка датчика рівня палива для контролю рівня, витрати і залишку палива. Підходить для будь-якого транспорту. Встановлення та підключення обладнання для моніторингу рівня палива. Телефонуйте 044 206 69 79

Конструкція датчика

Вимірювання рівня палива здійснюється вимірювальною голівкою спільно з вимірювальним зондом, що занурюється в паливо. Голівка, зонд і фланець мають нерозбірну конструкцію з штирем в якості центрального електрода.

Вимірювальний зонд датчика виконує функцію змінного конденсатора, ємність якого лінійно залежить від рівня заповнення паливом.

Вимірювальна голівка датчика виконує лінійне перетворення ємності вимірювального зонда в цифровий код рівня палива, обробку отриманих цифрових даних з усередненням результатів вимірювань, вимірювання температури голівки і видачу даних в уніфікованому протоколі EDE по інтерфейсу RS-485 або RS-232 (для датчиків моделей ES4-H і ES2-H відповідно), або ж видачу аналогового сигналу (для датчиків моделі ESA-H).

Для визначення об'єму контрольованого палива повинна бути виконана процедура тарування паливного бака, при якій встановлюється залежність між об'ємом палива та кодом рівня.
